Question:


  3


Sergio Torres Karma: 10 Argentina

 Date: 04-02-2015 21:48:58 (In Spanish)

Gráfico de Funciones en 3 ejes[Resolved]

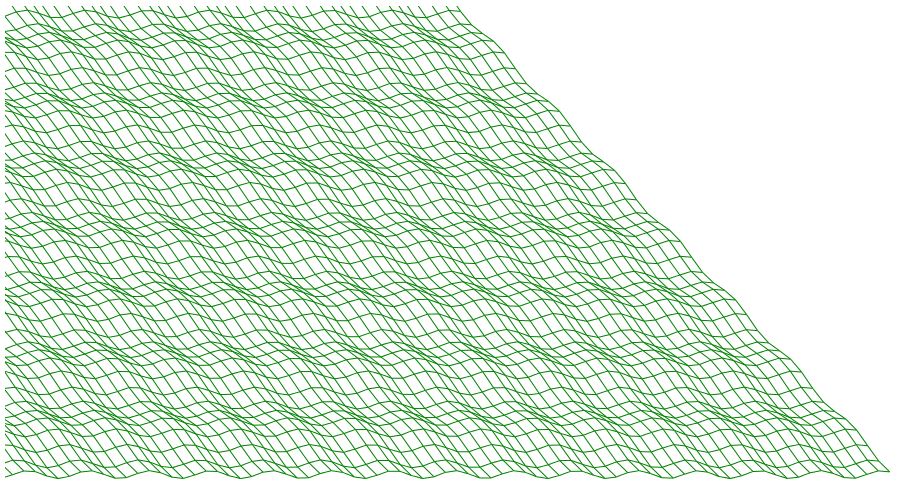

Comparto con ustedes un programa para proyectar funciones en 3 ejes realizado en el marco de un proyecto para la UTN:

<?php
//ángulo de proyección en grados parámetro modificable
$angulo = 15;
//proyección de y sobre el eje x , no modificable
$d = cos($angulo / 180 * pi());
//proyección de z sobre el eje x , no modificable
$d1 = sin($angulo / 180 * pi());
//líneas sobre el eje x, modificable
$m = 80;
//líneas sobre el eje y, modificable
$n = 80;
//x1 x mínimo x2 x máximo (intervalo de estudio) modificable
$x1 = -450;
$x2 = 450;
//y1 y mínimo y2 y máximo (intervalo de estudio) modificable
$y1 = -450;
$y2 = 450;
//ev escala vertical modificable
$ev = 4;
//x3 intervalo de líneas sobre el eje x no modificable
$x3 = ($x2 - $x1) / ($m - 1);
//y3 intervalo de líneas sobre el eje y no modificable
$y3 = ($y2 - $y1) / ($n - 1);
//x abcisa, y ordenada, z cota (función ejemplo: seno (x) + seno (y) modificable)
for ($i = 1; $i <= $m; $i++) {
    for ($j = 1; $j <= $n; $j++) {
        $x = $x1 + $x3 * ($i - 1);
        $y = $y1 + $y3 * ($j - 1);
        $ym[$i][$j] = $y - $x * $d;
        $zm[$i][$j] = (sin($x) + sin($y) - $x * $d1) * $ev;
    }
}
?>
<html>
    <head>
    </head>
    <body>
        <svg id="id_svg" width="1000" height="1000">
        <?php
        //trazado de lineas sobre eje x
        for ($i = 1; $i <= $m; $i++) {
            $k = 0;
            for ($j = 2; $j <= $n; $j++) {
                $k = $k + 1;
                echo '<line id="' . $i . '_' . $j . '" x1="' . $ym[$i][$k] . '" y1="' . $zm[$i][$k] . '" x2="' . $ym[$i][$j] . '" y2="' . $zm[$i][$j] . '" style="stroke:green; stroke-width:1"/>' . "\n";
            }
        }
        //trazado de líneas sobre eje y
        for ($j = 1; $j <= $n; $j++) {
            $k = 0;
            for ($i = 2; $i <= $m; $i++) {
                $k = $k + 1;
                echo '<line id="' . $k . '_' . $j . '" x1="' . $ym[$k][$j] . '" y1="' . $zm[$k][$j] . '" x2="' . $ym[$i][$j] . '" y2="' . $zm[$i][$j] . '" style="stroke:green; stroke-width:1"/>' . "\n";
            }
        }
        ?>
        </svg>
    </body>
</html>

Tags: Graphics - HTML - PHP - Question Votes: 3 - Answers: 2 - Views: 14 Share on: Google Facebook Twitter LinkedIn Link
